![[[smallImgAlt]]](/uploads/16873/wobbler-screen974a8.jpg)

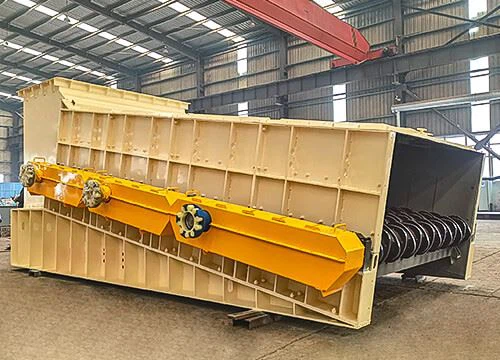

Η οθόνη wobbler είναι μια στιβαρή και αποτελεσματική λύση θωράκισης σχεδιασμένη για το διαχωρισμό και τη μεταφορά χύδην υλικών. Αποτελείται από πολλαπλούς άξονες τοποθετημένους με περιστρεφόμενους δίσκους που κινούνται προς την ίδια κατεύθυνση, σχηματίζοντας μια ευρεία επιφάνεια θωράκισης για την επίτευξη τόσο ακριβούς ταξινόμησης όσο και συνεχούς μεταφοράς. Ο σχεδιασμός εξασφαλίζει ομαλό χειρισμό υλικού, σταθερή απόδοση και αξιόπιστη λειτουργία.
Γνωστή και ως σήτα ταλάντωσης ή ρολό, η σήτα ταλάντωσης είναι- κατάλληλη για κολλώδη, υγρά ή λειαντικά υλικά τροφοδοσίας που συνήθως δημιουργούν εμπόδια σε δονούμενες οθόνες. Η αυτοκαθαριζόμενη, περιστρεφόμενη δομή του αποτρέπει το φράξιμο, εξασφαλίζοντας αδιάκοπη ικανότητα επεξεργασίας και σταθερή απόδοση ελέγχου ακόμη και κάτω από δύσκολα περιβάλλοντα εργασίας.
Οι οθόνες wobbler μας εφαρμόζονται ευρέως στην παρασκευή άνθρακα, την εξόρυξη ορυκτών, τη μεταλλουργία, την παραγωγή τσιμέντου και τη χημική επεξεργασία. Με στιβαρή κατασκευή, μειωμένες απαιτήσεις συντήρησης και εξαρτήματα μακράς διάρκειας φθοράς-, προσφέρουν υψηλή αξιοπιστία, οικονομική απόδοση και ισχυρή προσαρμοστικότητα για απαιτητικές βιομηχανικές λειτουργίες.
Πώς λειτουργεί η οθόνη Wobbler;
Η περιοχή κοσκινίσματος αποτελείται από πολλούς παράλληλα διατεταγμένους άξονες κυλίνδρων, ο άξονας οθόνης είναι εξοπλισμένος με έναν αριθμό κλιμακωτών δίσκων οθόνης, οι άξονες κυλίνδρων περιστρέφονται προς την ίδια κατεύθυνση, για να πραγματοποιηθεί η τροφοδοσία και η οθόνη των υλικών.
Η επιφάνεια της οθόνης του Wobbler Screen αποτελείται από πολλούς παράλληλους διατεταγμένους άξονες οθόνης εξοπλισμένους με διαμορφωμένους δίσκους οθόνης και οι άξονες οθόνης οδηγούνται από τη συσκευή οδήγησης για να περιστρέφονται προς την ίδια κατεύθυνση με την ίδια ταχύτητα, σχηματίζοντας μια κυλιόμενη επιφάνεια οθόνης.
Όταν το υλικό ρέει στην επιφάνεια της οθόνης, μπορεί να σχηματίσει ροή υλικού ίσου πάχους και με συγκεκριμένη επιτάχυνση.
Το κενό μεταξύ του άξονα της οθόνης και του δίσκου της οθόνης σχηματίζει την οπή της οθόνης, το υλικό λιγότερο από την οπή της οθόνης υπόκειται στη δική του βαρύτητα και στην περιστροφική δύναμη του άξονα της οθόνης και γίνεται το υλικό κάτω από την οθόνη μέσω των οπών της οθόνης. Υλικό μεγαλύτερο από τις οπές της οθόνης συνεχίζει να εισέρχεται κατά μήκος της επιφάνειας της οθόνης υπό τη δράση του περιστρεφόμενου δίσκου οθόνης, γίνεται το υλικό στην οθόνη και τελικά επιτυγχάνεται η ταξινόμηση του υλικού.
Στοιχεία πυρήνα οθόνης Wobbler
Η εταιρεία μας διαθέτει εξειδικευμένους τεχνικούς και τέλειο σύστημα διαχείρισης ποιότητας, για να διασφαλίσει την υψηλή ποιότητα των βασικών εξαρτημάτων της οθόνης wobbler, για να παρέχει εγγύηση για τη λειτουργία υψηλής απόδοσης-του προϊόντος.
Συναρμολόγηση άξονα οθόνης
350x350 Το συγκρότημα άξονα οθόνης αποτελείται από κινητήρα + μειωτήρα, άξονα οθόνης, δίσκο οθόνης, επίπεδο κλειδί, παξιμάδι ασφάλισης, σύνδεσμο, κάθισμα ρουλεμάν και εξαρτήματα καθίσματος ρουλεμάν. Ο κινητήρας μετάδοσης κίνησης συνδέεται με τον μειωτήρα και τον άξονα της οθόνης μέσω της ζεύξης.
Ο σχεδιασμός του άξονα της οθόνης είναι λογικός και ασφαλής, ο οποίος μπορεί να αποφύγει αποτελεσματικά το φαινόμενο της κάμψης και θραύσης του άξονα του κυλίνδρου.
Όταν οποιαδήποτε ομάδα αξόνων οθόνης αποτύχει, το υλικό μπορεί να συνεχίσει να κινείται προς τα εμπρός κάτω από την ώθηση του προηγούμενου άξονα οθόνης και η διαλογή μπορεί να λειτουργήσει ως συνήθως. Το κάθισμα ρουλεμάν του άξονα της οθόνης είναι τοποθετημένο στο εξωτερικό της πλαϊνής πλάκας του κιβωτίου οθόνης για εύκολη αποσυναρμολόγηση.
Δίσκος οθόνης
Η οθόνη Wobbler είναι χυτή με-ανθεκτικό χάλυβα από κράμα μαγγανίου χρωμίου, που έχει καλή αντοχή στη φθορά και μπορεί να αντιμετωπίσει την κρούση και τη φθορά μεγάλων υλικών χωρίς καμία παραμόρφωση ή θραύση.
Η οθόνη Wobbler έχει σχεδιαστεί ως παραβολικός δίσκος οθόνης και είναι στρογγυλεμένη ώστε να εξαλείφει τις αιχμηρές γωνίες, έτσι ώστε η αντίσταση περιστροφής της οθόνης να ελαχιστοποιείται.
Το Παραβολικό σχήμα του δίσκου της οθόνης μπορεί να μεγιστοποιήσει την ικανότητα διαταραχής της οθόνης Wobbler στη ροή του υλικού και να βελτιώσει τον ρυθμό διαλογής.
Οθόνη WobblerΚαθέκαστα
Συσκευή Drive
Υιοθετεί λειτουργία μετάδοσης με έναν-μονό άξονα-μονό κινητήρα ή συνδυασμό αλυσίδας πολλαπλών-αξόνων, λογική διαμόρφωση ισχύος και δομή επιφάνειας οθόνης για ομοιόμορφη κατανομή του φορτίου υλικού στην οθόνη και διασφάλιση της ομαλής λειτουργίας.
Η δομή σχεδίασης της συσκευής οδήγησης είναι απλή, εύκολη στην εγκατάσταση και την αποσυναρμολόγηση και ο συνδεδεμένος άξονας οθόνης δεν μετακινείται κατά την αποσυναρμολόγηση.
Η συσκευή οδήγησης είναι συμπαγής σε μέγεθος, ελαφρύ σε βάρος, μεγάλη διάρκεια ζωής και χαμηλό κόστος συντήρησης.
Δίσκος οθόνης
Δίσκος οθόνης Wobbler με κλιμακωτή διάταξη, πιο λογική σχεδίαση. Ο δίσκος Wobbler Screen έχει καλή αντοχή στην κρούση και δεν θα εμφανιστεί φαινόμενο παραμόρφωσης και θραύσης.
Ο δίσκος Wobbler Screen έχει καλή αντοχή στη φθορά και μεγάλη διάρκεια ζωής. Ο δίσκος οθόνης παραβολικού σχήματος έχει λογική σχεδίαση και υψηλή ακρίβεια συναρμολόγησης, γεγονός που μπορεί να βελτιώσει την ακρίβεια διαλογής.
Κουτί οθόνης
Το κύριο σώμα της σήτας Wobbler είναι συγκολλημένο με δομικό χάλυβα χαμηλής-κράματος υψηλής- αντοχής. Όλα τα συγκροτήματα αξόνων οθόνης στερεώνονται στο σώμα του μηχανήματος μέσω μπουλονιών σύνδεσης. Στο πλάι του σώματος του μηχανήματος εγκαθίστανται-ανθεκτικές στη φθορά πλάκες επένδυσης για να αποφευχθεί η άμεση επαφή μεταξύ των υλικών και του κουτιού, παρατείνοντας σημαντικά τη διάρκεια ζωής του εξοπλισμού. Και η πλάκα επένδυσης{6}}ανθεκτική στη φθορά και το κιβώτιο οθόνης συνδέονται με μπουλόνια, τα οποία αντικαθίστανται εύκολα.
Προστατευτική Κατοικία
Το προστατευτικό περίβλημα της οθόνης Wobbler είναι συγκολλημένο με πλάκα από κράμα χάλυβα ανθεκτικό στη φθορά{{1}NM500, ψεκάζεται με αντισκωριακή και αντιδιαβρωτική βαφή και συνδέεται με τη χοάνη και το περίβλημα εξόδου μπροστά και πίσω.
Η συνολική στεγανοποίηση του κιβωτίου οθόνης μπορεί να αποτρέψει αποτελεσματικά τη ρύπανση από τη σκόνη, να μειώσει τις επιπτώσεις στο περιβάλλον και να ικανοποιήσει τις απαιτήσεις της πράσινης κατασκευής.
Το προστατευτικό περίβλημα είναι εφοδιασμένο με παράθυρο παρατήρησης για να διευκολύνει την παρατήρηση της λειτουργίας του μηχανήματος.
Πλάκα επένδυσης με αντοχή στη φθορά
Η ανθεκτική στη φθορά-πλάκα επένδυσης είναι κατασκευασμένη από κράμα και η όλη διαδικασία παραγωγής υιοθετεί συγκόλληση, θερμική επεξεργασία, μηχανική κατεργασία και άλλη παραγωγή γραμμής συναρμολόγησης, η οποία έχει μεγάλη διάρκεια ζωής και ισχυρή αντοχή στη φθορά, σκληρότητα και αντοχή στην κρούση.
Το εσωτερικό του κιβωτίου οθόνης και η επιφάνεια επαφής μεταξύ του αυλακιού οδηγού και του υλικού είναι εφοδιασμένα με πλάκες επένδυσης{0}ανθεκτικές στη φθορά, οι οποίες μπορούν να προστατεύσουν το κουτί οθόνης και να αυξήσουν τη διάρκεια ζωής του αυλακιού οδηγού. Η πλάκα επένδυσης στερεώνεται μαζί με τη μητρική πλάκα με μπουλόνια και η αντικατάσταση είναι βολική.
Συσκευή αυτοκαθαρισμού
Η συσκευή αυτοκαθαρισμού του άξονα της οθόνης είναι κατασκευασμένη από χάλυβα ανθεκτικό στη φθορά{{1} και είναι εξοπλισμένη με μια κοπτική άκρη, η οποία είναι κεκλιμένη στο κάτω μέρος του άξονα της οθόνης. Ορισμένα ινώδη υπολείμματα και κολλώδη υλικά που είναι προσαρτημένα στην οθόνη θα καθαριστούν αυτόματα από τη συσκευή καθαρισμού για να λυθεί το μπλοκάρισμα της επιφάνειας της οθόνης.
Οθόνη WobblerΧαρακτηριστικά
Προ-Έλεγχος σύνθλιψης
Η οθόνη wobbler αφαιρεί τα λεπτά από το χύμα υλικό προτού εισέλθει στον κύριο εξοπλισμό σύνθλιψης, αυξάνοντας την απόδοση σύνθλιψης και μειώνοντας τη ζήτηση ενέργειας.
Βελτιστοποιήστε την ακρίβεια ελέγχου
Η οθόνη wobbler μας είναι ικανή να επεξεργάζεται υγρά, κολλώδη ή ανομοιόμορφα υλικά με ανώτερη ακρίβεια σε σύγκριση με τις δονούμενες οθόνες.
Αυτός-Ενέργεια καθαρισμού
Η οθόνη wobbler μας είναι εξοπλισμένη με συσκευές καθαρισμού σε κάθε άξονα που διατηρούν τους δίσκους χωρίς συσσώρευση-, διασφαλίζοντας σταθερή ακρίβεια ελέγχου και αξιόπιστη απόδοση.
Περιβαλλοντικά ασφαλής
Η οθόνη wobbler διαθέτει σχεδιασμό κλειστής δομής που μειώνει σημαντικά τον θόρυβο και τη σκόνη, βελτιώνοντας το περιβάλλον εργασίας και τα πρότυπα ασφαλείας.
Ευέλικτες επιλογές διάταξης
Η οθόνη wobbler μας μπορεί να διαμορφωθεί σε διαφορετικούς προσανατολισμούς και γωνίες κλίσης για να ανταποκρίνεται σε διάφορα σχέδια φυτών και περιορισμούς χώρου.
Χειριστής-Φιλικός σχεδιασμός
Η οθόνη wobbler μας παρέχει χειριστήρια που είναι απλά στη χρήση, με επιλογές τόσο για χειροκίνητη όσο και για αυτοματοποιημένη λειτουργία ανάλογα με τις απαιτήσεις παραγωγής.
Επικοινωνήστε μαζί μας για την καλύτερη τιμή
Υποβάλετε τις απαιτήσεις σας και μιλήστε με έναν από τους τεχνικούς μας μηχανικούς για το έργο σας.
Οθόνη WobblerΛήψη μπροσούρας
Γιατί να επιλέξετε την οθόνη Wobbler;
Οι Wobbler Screen VS συμβατικές οθόνες, έχουν τα ακόλουθα πλεονεκτήματα.
Οι οθόνες Wobbler ξεπερνούν σαφώς τις συμβατικές οθόνες, ειδικά στην περίπτωση δύσκολων στην οθόνη, υγρών, κολλωδών υλικών, η τροφοδοσία και η διαλογή ξεπερνούν σαφώς τις συμβατικές οθόνες, οι οποίες συχνά παρουσιάζουν ψήσιμο και κόλληση με αυτά τα υλικά.
Η οθόνη Wobbler λειτουργεί με χαμηλή κατανάλωση ενέργειας και απαιτήσεις χαμηλού προφίλ και χωρίς κραδασμούς, θόρυβο ή μεταδιδόμενες καταπονήσεις, καθιστώντας τις ιδανικές τόσο για σταθερές όσο και για φορητές εφαρμογές.
Σε σύγκριση με την παραδοσιακή οθόνη που χρησιμοποιεί κραδασμούς για τον διαχωρισμό υλικών, η οθόνη Wobbler δεν δονείται, ο εξοπλισμός είναι σχετικά ισχυρός, δεν απαιτεί συχνή συντήρηση και επισκευή και η συνολική διάρκεια ζωής του εξοπλισμού είναι μεγαλύτερη.
Το Wobbler Screen είναι αυτοκαθαριζόμενο-και έχει σχεδιαστεί για να αντιστέκεται στο φράξιμο και να μειώνει την τύφλωση. Διαθέτουν επίσης αυτόματο σύστημα λίπανσης και λειτουργία αναστροφής για γρήγορη και εύκολη επίλυση οποιασδήποτε κατάστασης εμπλοκής.
Το Wobbler Screen μπορεί να τροφοδοτηθεί από τροφοδότη ποδιάς ή απευθείας μέσω φορτηγών ή φορτωτών. Δεν απαιτείται άλλος εξοπλισμός για τη βοήθεια της σίτισης, μειώνοντας το κόστος της αστικής κατασκευής και του εξοπλισμού.
Κατασκευαστικές Εγκαταστάσεις
Τα υψηλής ποιότητας μηχανικά προϊόντα, πρέπει να διαθέτουν εξαιρετικό εξοπλισμό εργαλείων. Προκειμένου να διασφαλίζεται η ακρίβειά του και να καλύπτονται οι ανάγκες μεγάλων παραγγελιών. Η Henan Excellent Machinery Co., Ltd κατέχει 140 σετ επαγγελματικού εξοπλισμού, συμπεριλαμβανομένων Five{4}}Axis Gantry Machining-center, CNC Boring And Milling Machining Center, Vertical Machining Center, Vertical CNC Machining Center, Gantry Machining Center, Laser Cutting Machine, Machine Laser Laser, Werhenthe Ropes CNC Horizontal Machining Center, κ.λπ. Προηγμένος εξοπλισμός επεξεργασίας και κατασκευής, συμπεριλαμβανομένου του εξοπλισμού Environmental Spraying Room και Heat Trea και εξαιρετικά μεγάλου Surface Heat Treatment.
Αυστηρός Ποιοτικός Έλεγχος
Προς το παρόν, η EXCT έχει περάσει πλήρως τη διεθνή πιστοποίηση συστήματος ποιότητας ISO9001-2008, το πλήρες σύστημα ποιότητας διασφαλίζει ότι από την ανάπτυξη και το σχεδιασμό προϊόντων, την παραγωγή, την προμήθεια και την προμήθεια έως τις πωλήσεις και τη διαδικασία εξυπηρέτησης έχει αποτελεσματικό έλεγχο ποιότητας.
Η EXCT διαθέτει μια αυστηρή και εξειδικευμένη ομάδα επιθεώρησης για να εξασφαλίσει την επιτυχία του ποιοτικού ελέγχου των προϊόντων. Το τμήμα επιθεώρησης ποιότητας έχει μια αυστηρή διαδικασία δοκιμών που διατρέχει τα στάδια της προμήθειας πρώτων υλών, της παραγωγής και της εγκατάστασης για να διασφαλίσει ότι κάθε κομμάτι του εξοπλισμού που παραδίδεται στους πελάτες είναι κατάλληλο.
Οθόνη WobblerΥποθέσεις
Τα Wobbler Screen είναι ιδιαίτερα κατάλληλα για υγρά, κολλώδη υλικά και για αφαίρεση υλικών με υψηλά ποσοστά πηλού. Τα Wobbler Screen χρησιμοποιούνται σε εφαρμογές αδρανών και εξόρυξης για την ταξινόμηση της ροής-του-υλικού ορυχείου πριν από τον κύριο θραυστήρα.
Υποβάλετε τις απαιτήσεις σας και μιλήστε με έναν από τους τεχνικούς μας μηχανικούς για το έργο σας.
Αποκτήστε την πιο κατάλληλη λύση προϊόντος και προσφορά δωρεάν!!!
Γενικές Τεχνικές Προδιαγραφές
Οι EXCT Wobbler Screen είναι προσαρμοσμένες για κάθε υλικό εφαρμογής για να παρέχουν την καλύτερη διαμόρφωση και να ικανοποιούν όλες τις απαιτήσεις σας. Οι πληροφορίες διαμόρφωσης είναι τυπικές τιμές αναφοράς. Επικοινωνήστε με τους τεχνικούς μηχανικούς μας για περισσότερη βοήθεια με την επιλογή εξοπλισμού.
| Μοντέλο | Πλάτος οθόνης (Mm) | Ελεγχόμενος Άξονας/Βάση | Διαβαθμισμένο μέγεθος σωματιδίων (Mm) | Ισχύς μετάδοσης κίνησης (Kw) | Χωρητικότητα χειρισμού (T/H) |
| GZS1208 | 1200 | 8 | 10-100 | 15 | 150-300 |
| GZS1412 | 1 400 | 12 | 10-100 | 2x 15 | 200-500 |
| GZS1618 | 1600 | 18 | 10-100 | 3x 18.5 | 400-800 |
| GZS1824 | 1 800 | 24 | 10-100 | 4×22 | 600- 1000 |
| GZS2024 | 2000 | 24 | 10-100 | 4×30 | 800-1200 |
| GZS2430 | 2400 | 30 | 10-100 | 5×37 | 1000-1800 |
Σημείωμα: Ο αριθμός των ρολών μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις του πελάτη.
Οδηγία επιλογής
1. Ποιο υλικό θα ελεγχθεί: ____________
2. Ικανότητα χειρισμού: __________ (t/h)
3.Πυκνότητα υλικού:___________(t/m3)
4.Μέγ. μέγεθος κόκκων του υλικού τροφοδοσίας: ______mm
5.Ποιο είναι το ποσοστό του μέγιστου υλικού στο σύνολο των πρώτων υλών ζωοτροφών; _________%
6. Ποιο είναι το μέγεθος της οπής οθόνης της οθόνης wobbler;__________(mm)
7.Υπάρχουν απαιτήσεις για τη διάταξη της οθόνης wobbler; Είναι οριζόντιο ή κεκλιμένο;
8. Ποιο είδος εξοπλισμού θα τροφοδοτήσει το υλικό στην οθόνη wobbler;
9. Ποιο είδος εξοπλισμού θα λάβει το υλικό από την οθόνη wobbler;
10.Η οθόνη Wobbler λειτουργεί μόνη της ή με άλλο εξοπλισμό για να σχηματίσει ένα σύστημα; Εάν σχηματίζετε ένα σύστημα, δώστε το διάγραμμα ροής ή το σχέδιο διάταξης ολόκληρου του συστήματος για να το αναφέρουν οι μηχανικοί μας.
Ανταλλακτικά Wobbler Screen
Αλυσίδα με ρολό διπλής όψης
Συναρμολόγηση άξονα οθόνης
Ρουλεμάν
Service Screen Wobbler
Έκθεση Σκοπιμότητας Έργου
Σχεδιασμός και Σχεδιασμός Ιστοσελίδας
Επιλογή και πρόταση μοντέλου
Υπολογισμός επιλογής μοντέλου
3D Μοντελοποίηση και Σχέδια
Πολιτικός Σχεδιασμός
Εγκατάσταση και θέση σε λειτουργία
Τηλεδιάγνωση
Υπηρεσία Εκπαίδευσης
Πρόγραμμα Συντήρησης
