Πώς χειρίζεται ένας ανελκυστήρας με κάδο τον αντίκτυπο του κλίνκερ υψηλής- θερμοκρασίας;

Εάν είστε μηχανικός σε εργοστάσιο τσιμέντου, διευθυντής εξοπλισμού ή τεχνικός εργολάβων EPC, πρέπει να έχετε αντιμετωπίσει προβλήματα εξοπλισμού που σχετίζονται με τη μεταφορά θερμού κλίνκερ.

Το κλίνκερ που παράγεται στη γραμμή παραγωγής τσιμέντου έχει τα χαρακτηριστικά υψηλής θερμοκρασίας, μεγάλου μεγέθους, ισχυρής τριβής και ισχυρής κρούσης. Ο ανελκυστήρας του κάδου είναι συνεχώς εκτεθειμένος σε θερμική ακτινοβολία και πρόσκρουση υλικού, γεγονός που τον καθιστά επιρρεπή σε ζημιά στον κάδο, αστοχία αλυσίδας, παραμόρφωση του περιβλήματος και, κατά συνέπεια, σταματά τη γραμμή παραγωγής.

Πολλά έργα έχουν κρυφά προβλήματα λόγω λανθασμένης επιλογής: η χρήση ανελκυστήρων με κουβά ζώνης οδηγεί σε σχίσιμο του ιμάντα. Η χρήση μοντέλων κάδου αλυσίδας αλλά με ανεπαρκή διαμόρφωση θα οδηγήσει επίσης σε ρωγμές του κάδου, θραύση της αλυσίδας, απόφραξη υλικού και αντίστροφη ροή, επηρεάζοντας τη συνεχή παραγωγή της γραμμής κλιβάνου.

Πώς να επιλέξετε και να διαμορφώσετε ανελκυστήρες με κάδο ώστε να αντέχουν το θερμικό φορτίο και την επίδραση υλικού του θερμού κλίνκερ; Ποιες συνθήκες εργασίας είναι κατάλληλες για κάθε μοντέλο; Τι βασικό υλικό χρειάζεται;

Αφού διαβάσετε αυτό το άρθρο, θα καταλάβετε τον μηχανισμό βλάβης του κλίνκερΑνελκυστήρες Bucket, τις διαφορές μεταξύ των βασικών μοντέλων, κατακτήστε το πλήρες σύνολο λύσεων για υλικά, δομή και προστασία και παρέχετε αναφορές για την επιλογή, τη διαμόρφωση και τη λειτουργία και συντήρηση του έργου σας.

Τι ζημιά μπορεί να προκαλέσει το κλίνκερ υψηλής θερμοκρασίας σε έναν ανελκυστήρα με κάδο;

 Χαρακτηριστικά Υλικού

• Το εύρος θερμοκρασίας του κλίνκερ τσιμέντου είναι αρκετά ευρύ. Μετά την ψύξη, η θερμοκρασία του κλίνκερ είναι 150 - 250 βαθμοί και το μη ψυχόμενο κλίνκερ από τον κλίβανο μπορεί να φτάσει τους 300 - 400 βαθμούς.
• Το υλικό είναι σκληρό και εξαιρετικά λειαντικό στη μορφή. Κατά τη διαδικασία πτώσης, θα επηρεάσει άμεσα τον κάδο και εκτός από την ακτινοβολία θερμότητας υψηλής-θερμοκρασίας, τη θερμική διαστολή μετάλλων και τη διάβρωση της αλκαλικής σκόνης, θα επιταχύνει περαιτέρω τη φθορά και τη γήρανση των εξαρτημάτων του εξοπλισμού.

 Κοινά Βλάβες

• Θερμική βλάβη: Τα συνηθισμένα ελαστικά μέρη γερνούν γρήγορα όταν εκτίθενται σε υψηλές θερμοκρασίες. Τα μεταλλικά εξαρτήματα θα επεκταθούν λόγω της θερμότητας, η οποία μπορεί εύκολα να προκαλέσει εμπλοκές στην αλυσίδα. το συνηθισμένο λιπαντικό γράσο μέσα στο ρουλεμάν θα ανθρακωθεί και θα χαθεί λόγω των υψηλών θερμοκρασιών, προκαλώντας πρόωρη αστοχία του ρουλεμάν.
• Ζημιά από κρούση: Μεγάλα κομμάτια κλίνκερ χτυπούν απευθείας τον κάδο, προκαλώντας την παραμόρφωση του κάδου και το ράγισμα των ραφών συγκόλλησης. η αλυσίδα αντέχει επανειλημμένα τα φορτία κρούσης, με αποτέλεσμα την επιμήκυνση, και σε σοβαρές περιπτώσεις, συμβαίνει σπάσιμο της αλυσίδας.
• Αλυσιδωτή αντίδραση: Το περίβλημα παραμορφώνεται λόγω θερμότητας και η στεγανοποίηση αποτυγχάνει, προκαλώντας διαρροή σκόνης. όταν το μηχάνημα σταματά, το υλικό κυλά πίσω, προκαλώντας απόφραξη. με μεγάλη ποσότητα υλικού επιστροφής, ο ρυθμός σύνθλιψης κλίνκερ αυξάνεται και η σκόνη του συστήματος αυξάνεται.

 Γιατί απαγορεύεται η χρήση του ανελκυστήρα με κουβά ζώνης Td για τη μεταφορά ζεστού κλίνκερ;

Ο ανελκυστήρας κάδου ζώνης TD βασίζεται σε ελαστικούς ιμάντες ως εξαρτήματα έλξης και το ανώτερο όριο της αντίστασης θερμοκρασίας του ελαστικού ιμάντα είναι μόνο 80 μοίρες.

Η θερμοκρασία του θερμού κλίνκερ υπερβαίνει κατά πολύ το εύρος ανοχής, γεγονός που θα προκαλέσει το ράγισμα, την αποκόλληση και το σχίσιμο της ζώνης. Ακόμη και με μια σύντομη δοκιμαστική λειτουργία, είναι πολύ πιθανό να προκαλέσει μεγάλο ατύχημα εξοπλισμού.

Επομένως, για τη μεταφορά ζεστού κλίνκερ, αποκλείστε απευθείας τον ανελκυστήρα κάδου ζώνης TD και επιλέξτε τοΑλυσίδα Bucket Ανελκυστήρας.

Γιατί μπορεί ένας ανελκυστήρας με κάδο αλυσίδας να αντέξει την κρούση κλίνκερ σε υψηλή-θερμοκρασία;

 Προσαρμόσιμη διαμόρφωση υλικού

Μπορούμε να ταιριάξουμε συγκεκριμένα υλικά εξοπλισμού σύμφωνα με διαφορετικές συνθήκες επεξεργασίας κλίνκερ. Για κανονικό ψυχόμενο κλίνκερ, χρησιμοποιούμε κουβάδες με πάχος Q345B με στρώμα ανθεκτικό στη φθορά-επικάλυψης, το οποίο μπορεί να αντισταθεί αποτελεσματικά στην κρούση και τη φθορά που προκαλούνται από μεγάλα κομμάτια υλικών. Για το κλίνκερ που βγαίνει από τον κλίβανο σε θερμοκρασίες άνω των 250 βαθμών, ζευγαρώνουμε με κάδους-ανθεκτικού στη θερμότητα από κράμα χάλυβα για να αποτρέψουμε την υποβάθμιση του υλικού, το ράγισμα και την παραμόρφωση που προκαλείται από τις υψηλές θερμοκρασίες. Ταυτόχρονα, οι αλυσίδες και τα γρανάζι μας είναι κατασκευασμένα από-ανθεκτικό στη θερμότητα και{8}}ανθεκτικό-κράμα χάλυβα, που έχουν αντιοξειδωτικές και αντικραδασμικές ιδιότητες, αποφεύγοντας την παραμόρφωση και την επιμήκυνση της αλυσίδας σε υψηλές θερμοκρασίες. Σε συνθήκες εξαιρετικά{12}}υψηλής θερμοκρασίας, μπορούμε επίσης να εγκαταστήσουμε μονωτικά στρώματα περιβλήματος στον εξοπλισμό για να αποτρέψουμε τη θερμική παραμόρφωση του κελύφους και να διασφαλίσουμε{13}}την ασφάλεια λειτουργίας στο εργοτάξιο.

Αλυσίδες

Κουβάδες

Γρανάζια



 Βελτιστοποίηση δομικής σχεδίασης

Πραγματοποιήσαμε εξειδικευμένη βελτιστοποίηση της δομής του εξοπλισμού, υιοθετώντας μια μέθοδο τροφοδοσίας εισροής σε συνδυασμό με μια δομή εκκένωσης βαρύτητας, επιτρέποντας στα υλικά να εισέρχονται ομαλά και να εκφορτίζονται ελεύθερα. Αυτό μειώνει σημαντικά τη δύναμη κρούσης που προκαλείται από την πτώση του κλίνκερ και ελαχιστοποιεί τον κατακερματισμό του υλικού και τη δημιουργία σκόνης. Ρυθμίσαμε μια πλωτή δομή τάνυσης στην τροχαλία κεφαλής και κρατήσαμε επαρκές απόθεμα θερμικής διαστολής, επιλύοντας αποτελεσματικά τα προβλήματα εμπλοκής και απόφραξης της αλυσίδας που προκαλούνται από τη θερμική διαστολή μετάλλου υπό συνθήκες υψηλής- θερμοκρασίας. Ολόκληρο το μηχάνημα υιοθετεί έναν πλήρως κλειστό σχεδιασμό, ο οποίος όχι μόνο πληροί τις απαιτήσεις προστασίας του περιβάλλοντος και πρόληψης της σκόνης, αλλά απομονώνει επίσης την άμεση εμφύσηση κρύου αέρα στα εξαρτήματα του εξοπλισμού, αποφεύγοντας τη φθορά του εξοπλισμού που προκαλείται από εναλλασσόμενες συνθήκες ζεστού και κρύου και επεκτείνοντας τη διάρκεια ζωής του εξοπλισμού.

 Πολλαπλές διαμορφώσεις προστασίας

Εξοπλίζουμε τον εξοπλισμό με μια επαγγελματική συσκευή πέδησης όπισθεν στάνταρ. Αφού σταματήσει ο εξοπλισμός, μπορεί να αποτρέψει αποτελεσματικά το ζεστό κλίνκερ από την αναστροφή και την αλυσίδα από την αναστροφή, αποφεύγοντας το μπλοκάρισμα και τη ζημιά πρόσκρουσης του εξοπλισμού. Για τα χαρακτηριστικά των συνθηκών εργασίας σε υψηλές-θερμοκρασίες, παρέχουμε ειδικά μέσα λίπανσης υψηλής-θερμοκρασίας για την προστασία των τροχών της αλυσίδας και των ρουλεμάν από το να επηρεαστούν από την ενανθράκωση και την απώλεια υψηλής{4} θερμοκρασίας. Σε εξαιρετικά υψηλές{6}}σενάρια θερμοκρασίας, μπορεί επίσης να εγκατασταθεί μια ηλεκτρονική μονάδα παρακολούθησης θερμοκρασίας ρουλεμάν. Ταυτόχρονα, υποστηρίζουμε προαιρετικές διαμορφώσεις, όπως παρακολούθηση επιμήκυνσης αλυσίδας και συναγερμό στάθμης υλικού βάσης της μηχανής, για την πρόβλεψη πιθανών κινδύνων απόφραξης και εμπλοκής εκ των προτέρων, μειώνοντας τις απρογραμμάτιστες διακοπές λειτουργίας του εξοπλισμού και διασφαλίζοντας τη σταθερή λειτουργία της γραμμής παραγωγής.

 Επιστημονική Επιλογή Συνθηκών Εργασίας

Θα επιλέξουμε με ακρίβεια τον εξοπλισμό με βάση τις συνθήκες εργασίας-στο χώρο σας, προσαρμόζοντας λύσεις σύμφωνα με παραμέτρους όπως η θερμοκρασία κλίνκερ, το μέγεθος του υλικού, η λειαντικότητα, ο όγκος μεταφοράς και το ύψος ανύψωσης. Για μεγάλες γραμμές παραγωγής με ύψος ανύψωσης άνω των 30 μέτρων, προτείνουμε τις πιο ανθεκτικέςNe Plate Chain Bucket Elevator; για γραμμές παραγωγής μικρού και μεσαίου μεγέθους-με ύψος ανύψωσης 30 μέτρα ή λιγότερο, το μοντέλο αλυσίδας δακτυλίου TH με βολική συντήρηση και καλή απόδοση κόστους είναι κατάλληλο. Για ειδικά σενάρια όπως η συνεχής παραγωγή 24-ωρών και το κλίνκερ εξαιρετικά υψηλής- θερμοκρασίας, μπορούμε να παρέχουμε αποκλειστικό προσαρμοσμένο εξοπλισμό υψηλής θερμοκρασίας για να καλύψει πλήρως τις ανάγκες παραγωγής και λειτουργίας σας.

Συνιστώμενοι τύποι ανελκυστήρων με κάδο με αλυσίδα

ΒΑΑνελκυστήρας κουβαδιού με αλυσίδα πιάτων

Ο ανελκυστήρας κάδου με αλυσίδα πλάκας NE χρησιμοποιεί αλυσίδα πλάκας από κράμα χάλυβα υψηλής αντοχής ως στοιχείο έλξης. Υπό κανονικές συνθήκες, μπορεί να αντέξει θερμοκρασία έως και 250 βαθμούς. Αφού υποβληθεί σε προσαρμογή και τροποποίηση υψηλής{4} θερμοκρασίας, μπορεί να αντέξει σε μέγιστη θερμοκρασία υλικού 400 βαθμούς .

Υιοθετούμε ένα σύστημα ροής εισόδου σε συνδυασμό με μια δομή εκκένωσης βαρύτητας. Η ποσότητα του επιστρεφόμενου υλικού είναι μικρή και ο εξοπλισμός λειτουργεί ομαλά, μειώνοντας αποτελεσματικά τη σύνθλιψη του κλίνκερ. Αυτό το μοντέλο είναι πιο κατάλληλο για συνθήκες εργασίας με ύψος ανύψωσης μεγαλύτερο από 30 μέτρα. Χρησιμοποιείται ευρέως σε εργοστάσια τσιμέντου μεσαίου και μεγάλου-μεγέθους και μπορεί να μεταφέρει συνεχώς μεγάλο-κλίνκερ μεγάλου μεγέθους και υψηλής λειαντικής ικανότητας για μεγάλο χρονικό διάστημα. Η συνολική διάρκεια ζωής του μηχανήματος είναι επίσης μεγαλύτερη.

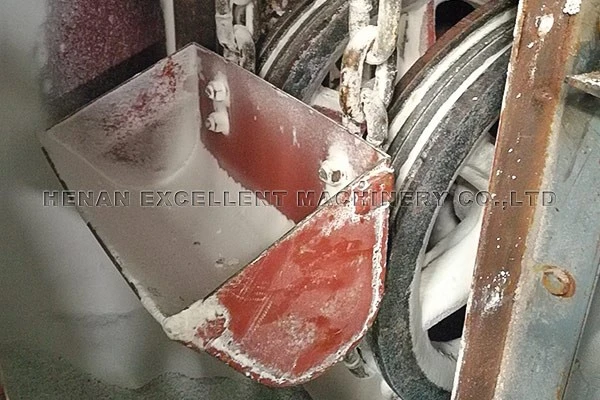

ΘΔακτυλιοειδής Αλυσίδα Κάδος Ανελκυστήρας

Ο ανελκυστήρας κάδου δακτυλίου TH χρησιμοποιεί σφυρηλατημένη δακτυλιοειδή αλυσίδα υψηλής αντοχής ως στοιχείο έλξης, με μέγιστο όριο θερμοκρασίας 250 μοίρες.

Οι ράβδοι αλυσίδας δακτυλίου όχι μόνο έχουν εξαιρετική σκληρότητα αλλά διαθέτουν επίσης ισχυρή αντοχή σε κρουστικά φορτία. Η λειτουργία συντήρησης είναι επίσης πολύ βολική και η συνολική απόδοση κόστους είναι εξαιρετική. Είναι κατάλληλο για μικρές και μεσαίες-γραμμές παραγωγής με μεγάλα μεγέθη κλίνκερ και υψηλά φορτία κρούσης και γενικά χρησιμοποιείται για υψόμετρα εντός 30 μέτρων.

Σύγκριση επιλογής ανελκυστήρα κάδου

Το κλίνκερ υψηλής-θερμοκρασίας φέρνει στους ανελκυστήρες κάδου δύο ειδών δοκιμές: θερμικό φορτίο και φορτίο κρούσης. Η επιλογή δεν μπορεί να βασίζεται απλώς στην τιμή αγοράς του εξοπλισμού.

Πρώτον, πρέπει να αποφύγετε τις παγίδες επιλογής του ανελκυστήρα με κουβά ζώνης TD. συνδυάστε το ύψος ανύψωσης, τη θερμοκρασία κλίνκερ και το μέγεθος του υλικού και επιλέξτε το βασικό μοντέλο αλυσίδας πλάκας NE ή δακτυλίου αλυσίδας TH.

Στη συνέχεια, ολοκληρώστε τη διαμόρφωση του υλικού με εξαρτήματα ανθεκτικά σε υψηλές-θερμοκρασίες και φθορές-, αντιστάθμιση θερμικής διαστολής, αντίστροφη πέδηση, μόνωση περιβλήματος κ.λπ. Ταυτόχρονα, εφαρμόστε τα βασικά σημεία καθημερινής λειτουργίας και συντήρησης, ώστε να αντισταθείτε αποτελεσματικά στην κρούση του κλίνκερ υψηλής θερμοκρασίας και να διασφαλίσετε τη σταθερή και συνεχή λειτουργία ολόκληρης της γραμμής κλιβάνου τσιμέντου.

Εάν είστε ο διευθυντής εξοπλισμού ενός εργοστασίου τσιμέντου ή ο γενικός εργολάβος μηχανικός EPC και δεν είστε σίγουροι για την επιλογήΑνελκυστήρας Bucketγια το κλίνκερ, πρέπει να το αξιολογήσετε με βάση τη θερμοκρασία του κλίνκερ, το μέγεθος, τον όγκο μεταφοράς και τις συνθήκες εργασίας. Επικοινωνήστε μαζί μας. Μπορούμε να σας παρέχουμε υπολογισμούς επιλογής μοντέλου, προσαρμοσμένες λύσεις υψηλής-θερμοκρασίας, πλήρεις παραμέτρους εξοπλισμού, σχέδια και τεχνικά υλικά λειτουργίας και συντήρησης, βοηθώντας σας να επιλέξετε μια λύση ανελκυστήρα κουβά που είναι κατάλληλη για τις επιπτώσεις του κλίνκερ υψηλής- θερμοκρασίας.
